1、圖樣的概念
各種工業產品或者是設計產品，都是有圖樣的。所謂圖樣，實際上就是一種圖形語言，它是利用圖形來解釋，分析和演算產品的結構、開頭和內在聯系的。
2、圖樣的分類
由于工業生產過程中不同階段的需要，對于圖樣就有不同的要求。從一張圖樣上包括的內容來分，產品圖樣大致有這樣幾種：
A）結構裝配圖
結構裝配圖是設計圖樣中最重要的一種，它能夠全面表達產品的結構。結構裝配圖應該有產品所有結構和裝配的關系，如各種接合、各種裝飾工藝，以及裝配工序所需用的尺寸和技術要求等。
B）零件圖
零件圖是產品各個零件的圖樣。零件圖上有零件的圖形、尺寸、技術要求和加工注意事項等。大多數工業產品，除了產品零件圖外，還包括產品附近件的圖樣。所以零件圖實際上是生產工業產品的基本依據。
C）組件圖
組件圖是介于結構裝配圖和零件圖之間的一種圖樣，它是由幾個零件裝配成產品的一個組件的圖樣，如家具中的抽屜、櫊門等。生產分工不細的時候，常常用組件圖代圿零件圖加工零件和裝配成組件。
D）大樣圖
工業產品中常常有曲線形的零件、開頭和彎曲都有一定要求，加工比較困難。為了滿足加工要求，把曲線形的零件劃成和成品一樣大小的圖形，這就是大樣圖。在生產中，通常將大樣圖先復印在膠合板上，然后用鋸按線條鋸下，制成劃線用的樣板。對于圓規不能劃出的曲線，可以用一定尺寸的方格線，正確繪制線條的形狀，大樣圖上方格線的大小，要根據零件大小和曲線復雜程序決定。一般取5的倍數，應用起來較為方便。

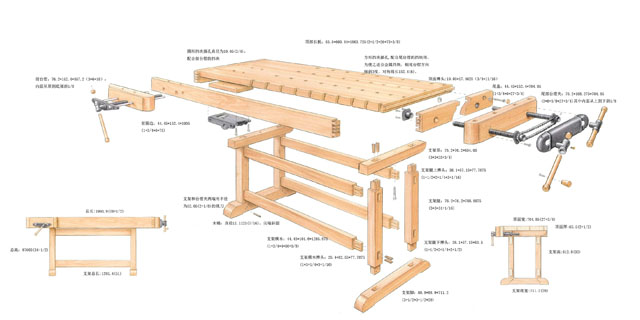

E）立體圖
又稱為草圖或示意圖。在一張立體圖上，同時能看到三個方向（上下、左右和前后六個方向中的三個）立體感很強的圖形。由于它有這個特點，對初學識圖的人很有幫助，先看了立體圖，在腦子里就有個大概的模樣，然后再看看結構裝配圖或零件圖就比較容易些，因此立體圖作為結構裝配圖或零件圖的輔助圖形最合適。
立體圖在制圖學中有“透視圖”和“軸測圖”的分別。“透視圖”就像攝影照片一樣，一件物品近大遠小，跟肉眼看到的完全一樣；而“軸測圖”的畫法就不同了，它是把遠處和近處畫成與實際產品一樣大小，平行的還是平行，這樣畫起來較為容易。對于小型工業產品設計而言，一般用軸測圖完全可以代替透視圖。
